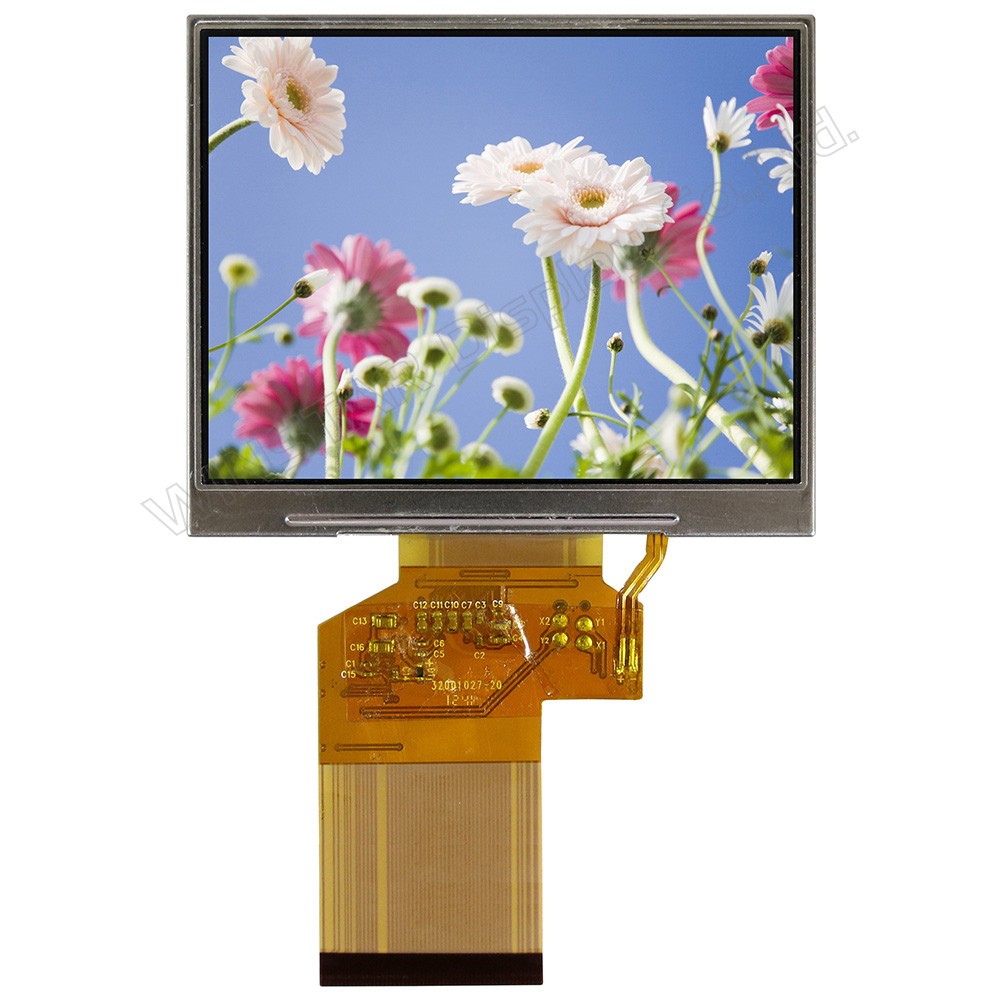

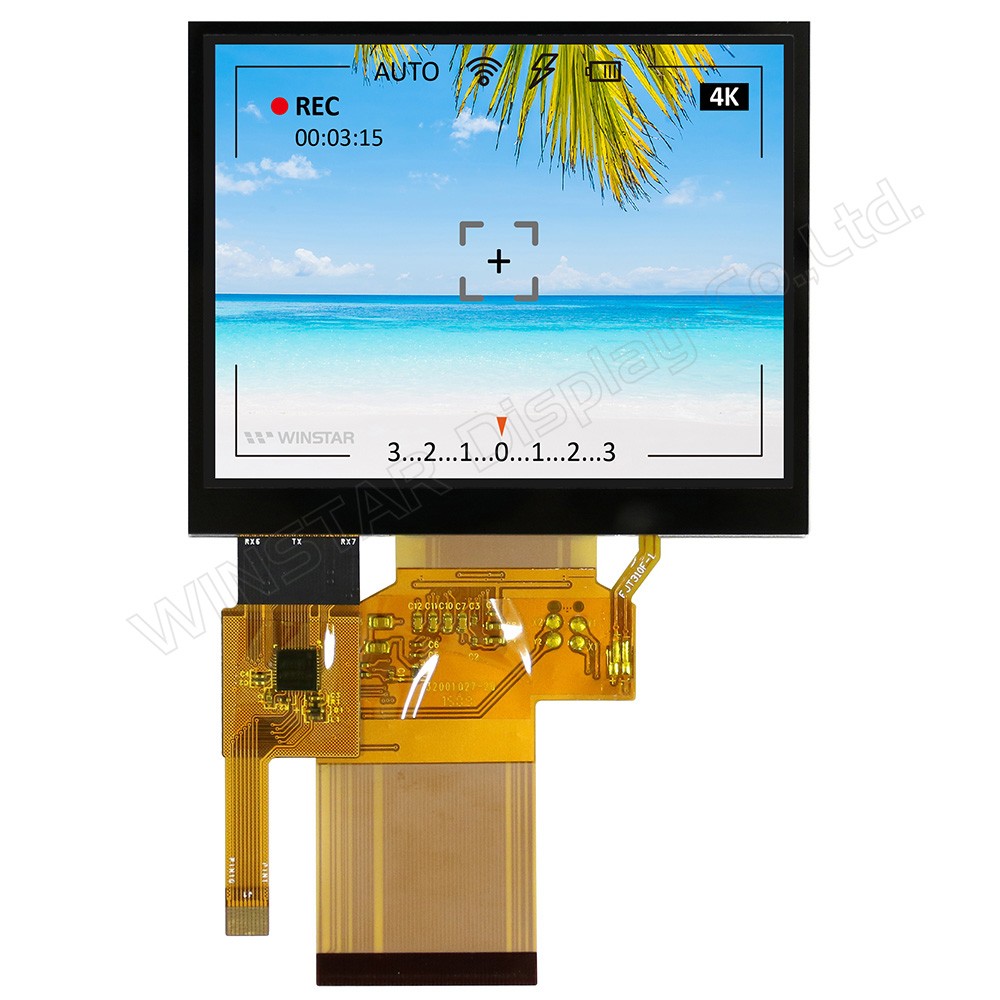

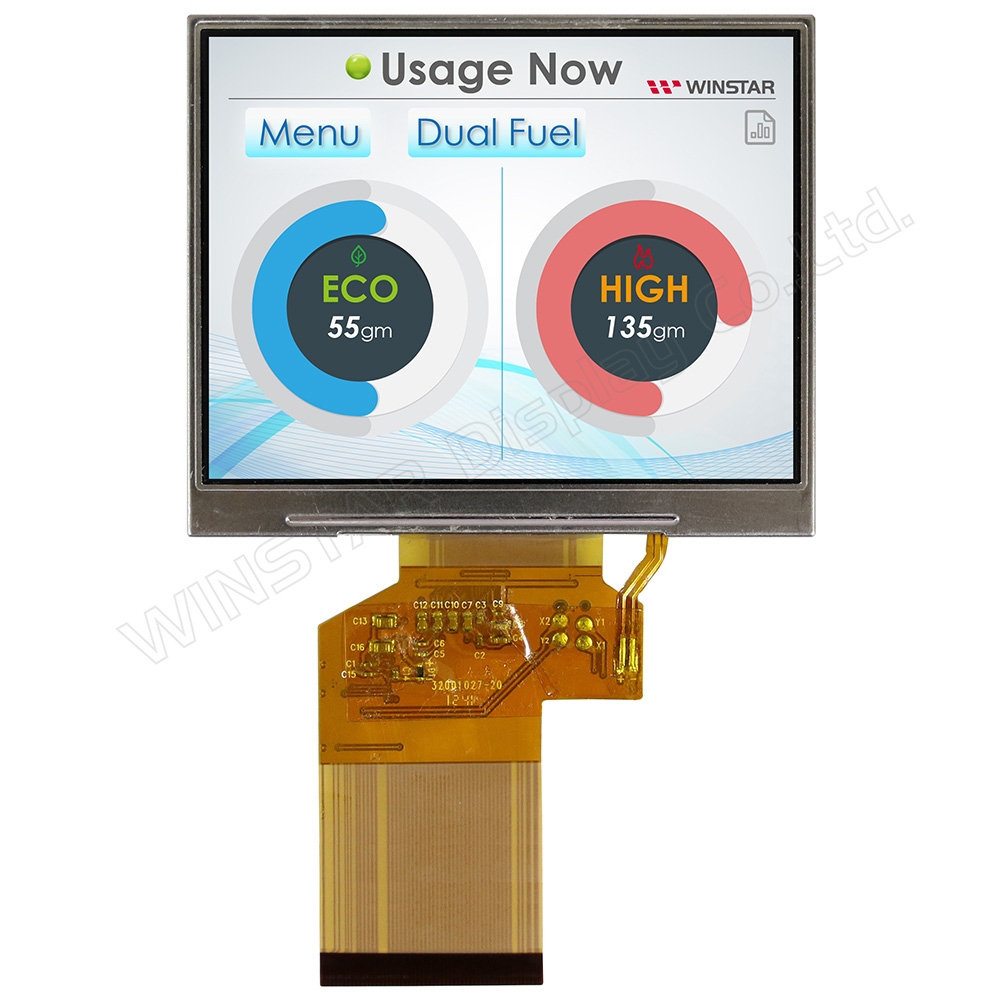

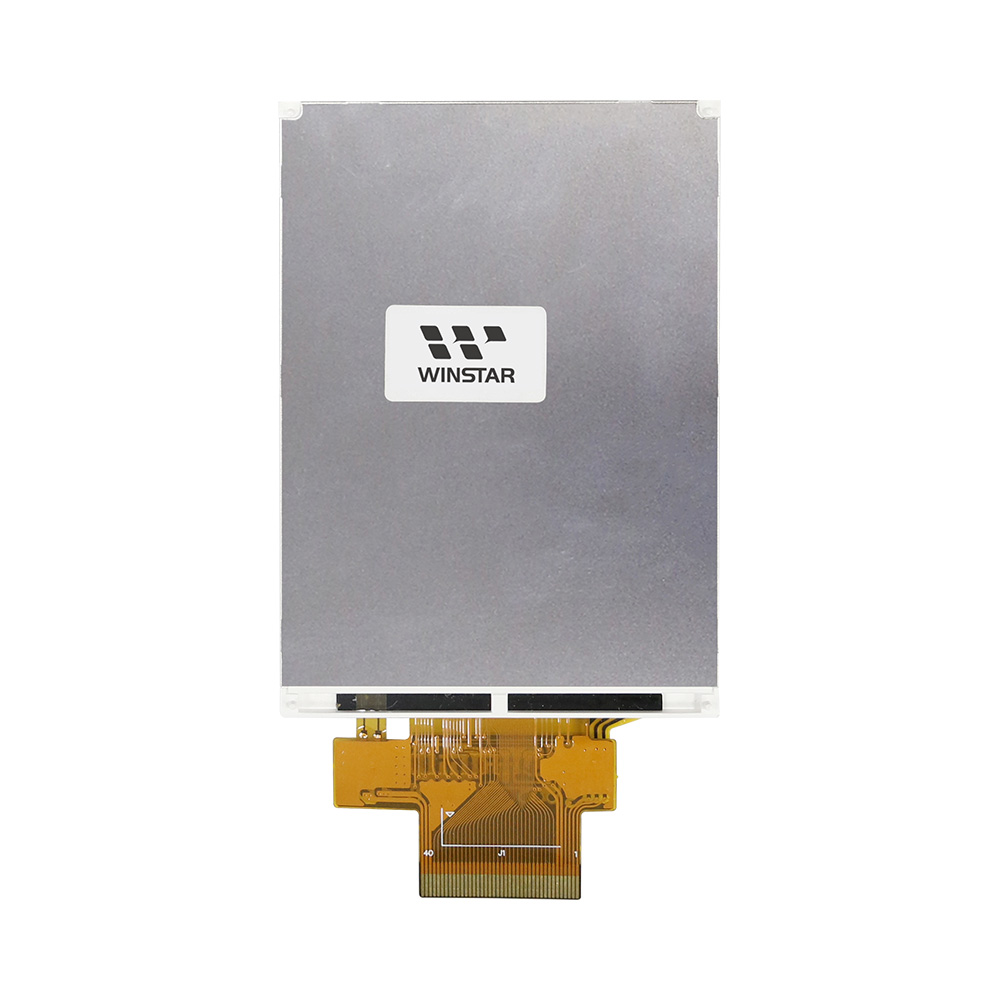

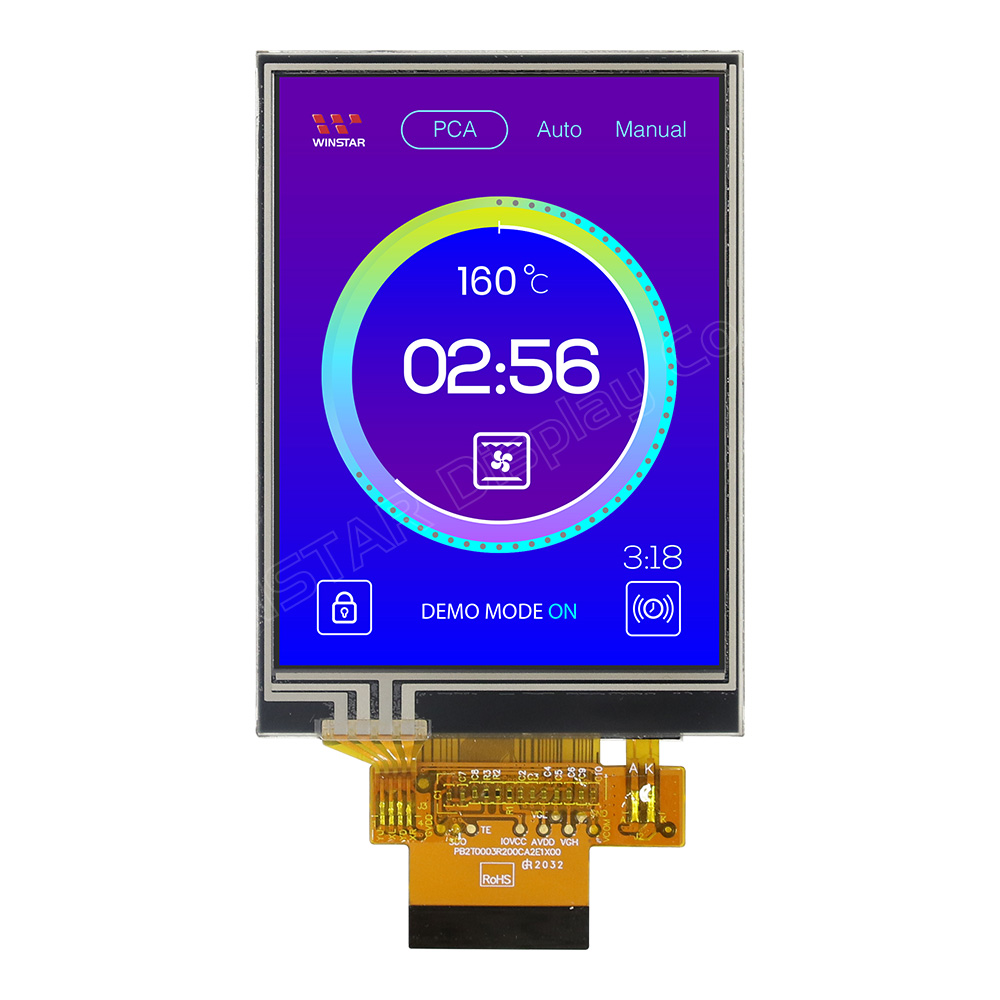

Можете да бидете сигурни дека ќе купите приспособен Tft LCD екран со висока осветленост од нас. TFT екраните со висока осветленост се опремени со моќни LED позадинско осветлување и можат да достигнат осветленост до 4500cd/m².
Во средини со силна светлина, како што се излозите или на отворено под директна сончева светлина, TFT дисплеите со нормална осветленост честопати тешко се гледаат и изгледаат слабо. Нашите TFT екрани со висока осветленост користат силно позадинско осветлување и специјални поларизатори за јасно прикажување на содржината под овие услови.
WF40ESWAA6DNG0 е 4-инчен квадратен IPS TFT LCD дисплеј модул со висока осветленост со проектиран капацитивен екран на допир (PCAP) и резолуција од 480 x 480 пиксели. Модулот поддржува 24-битен RGB интерфејс и користи IPS панел со типичен широк агол на гледање (лево: 80 / десно: 80 / горе: 80 / долу: 80 степени), сооднос на контраст од 800:1, висока осветленост од 800 nits и површина против отсјај со сооднос од 1:1.
Модулот за квадрат TFT LCD екран WF40ESWAA6DNG0 го интегрира IC на драјверот ST7701S со опсег на напон на напојување од 2,5V до 3,6V, со типична вредност од 2,8V. Моделот WF40E може да работи нормално во средина од -30℃ до +80℃, а опсегот на температурата на складирање е исто така -30℃ до +80℃.
ЦРТАЊЕ
СПЕЦИФИКАЦИИ
Интерфејс
LCM PIN Дефиниција
| Пин | Симбол | Функција |
| 1 | VLED- | Напојување за LED позадинско осветлување катода |
| 2 | VLED+ | Напојување за LED позадинско осветлување анода |
| 3 | ГНД | Power ground |
| 4 | VCC | Напојување |
| 5 | R0 | Магистрала за податоци |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | Г0 | Магистрала за податоци |
| 14 | Г1 | |
| 15 | Г2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | Г7 | |
| 21 | Б0 | Магистрала за податоци |
| 22 | Б1 | |
| 23 | Б2 | |
| 24 | Б3 | |
| 25 | Б4 | |
| 26 | Б5 | |
| 27 | Б6 | |
| 28 | Б7 | |
| 29 | SCL | SCL: Влез за сериски часовник за SPI интерфејс. |
| 30 | PCLK | Сигнал на часовник со точки за работа со RGB интерфејс |
| 31 | CS | - Сигнал за избор на чип Low: the chip is selected and accessible Високо: чипот не е избран и не е достапен |
| 32 | HSYNC | Line synchronizing signal for RGB interface operation |
| 33 | VSYNC | Сигнал за синхронизирање рамка за работа со RGB интерфејс |
| 34 | НА | Сигнал за овозможување податоци за работа со RGB интерфејс Ниско: пристапот е овозможен Високо: пристапот е спречен |
| 35 | СДА | SDA: Сериски влез/излезен двонасочен пин за SPI интерфејс. |
| 36 | РЕСЕТИРАЈ | - Надворешниот влез за ресетирање - Го иницијализира чипот со низок влез. Погрижете се да извршите ресетирање за вклучување по напојувањето. |
| 37-40 | NC | Нема поврзување |
PCAP PIN Дефиниција
| Пин | Симбол | Функција |
| 1 | VSS | Заземјување за аналогно коло |
| 2 | ВДДТ | Напојување: +3.0V |
| 3 | SCL | Влез на часовникот I2C |
| 4 | NC | Нема поврзување |
| 5 | СДА | Внесување и излез на податоци I2C |
| 6 | NC | Нема поврзување |
| 7 | /RST | Надворешно ресетирање, Ниско е активно |
| 8 | NC | Нема поврзување |
| 9 | /INT | Надворешен прекин на домаќинот |
| 10 | VSS | Заземјување за аналогно коло |
Општи спецификации
| Ставка | Димензија | Единица |
| Size | 4.0 | inch |
| Точка матрица | 480 × 3 (RGB) × 480 | точки |
| Module dimension | 78,8 (В) × 82,95 (Ш) × 7,17 | мм |
| Активна област | 71,856 (В) × 70,176 (V) | мм |
| Точка на теренот | 0,1497 (В) × 0,1462 (V) | мм |
| LCD тип | TFT, нормално црно, трансмисивен | |
| Прикажи насока | 80/80/80/80 | |
| Сооднос на аспект | 1:1 | |
| Интерфејс | 24-битен RGB | |
| Driver IC | ST7701S или еквивалентно | |
| Тип на позадинско осветлување | LED, нормално бело | |
| PCAP IC | ST1633I or equivalent | |
| PCAP Interface | I2C | |
| Верзија на PCAP FW: | V01 | |
| Панел на допир | капацитивен панел на допир (PCAP) | |
| Surface | Анти-отсјај | |
Апсолутни максимални оценки
| Ставка | Симбол | Мин |
| Работна температура | ТОП | -30 |
| Storage Temperature | TST | -30 |
Електрични карактеристики
Typical Operation Conditions
| Ставка | Симбол | Вредности | Единица | ||
| мин. | Тип. | Max. | |||
| Напон на напојување на интерфејс | VCC | 2.5 | 2.8 | 3.6 | V |
| Струја за возачот (бело) | IVCC | - | 27 | 40.5 | mA |
| Набавка PCAP | ВДДТ | 2.8 | - | 3.3 | V |
| ICTP(mA) | - | 12.4 | 18.6 | mA | |
