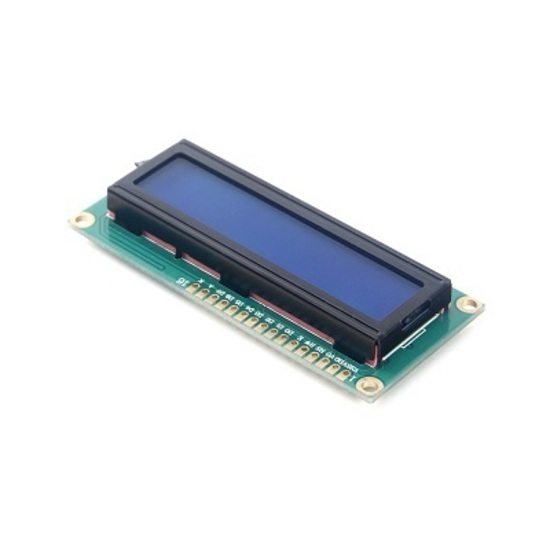

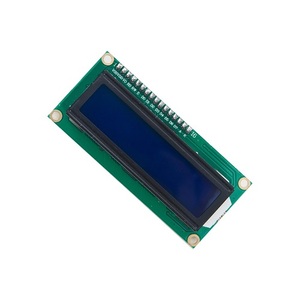

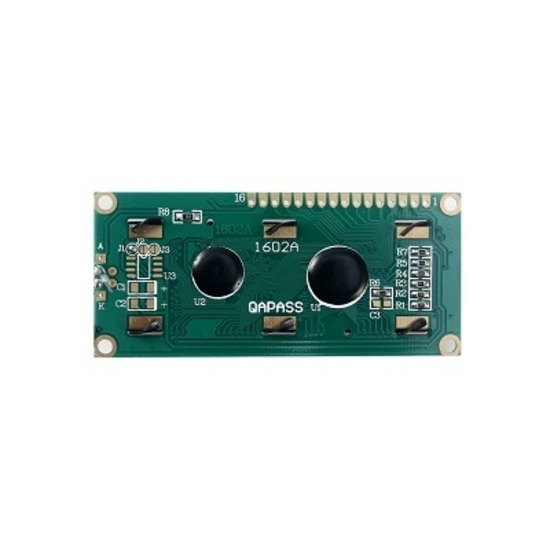

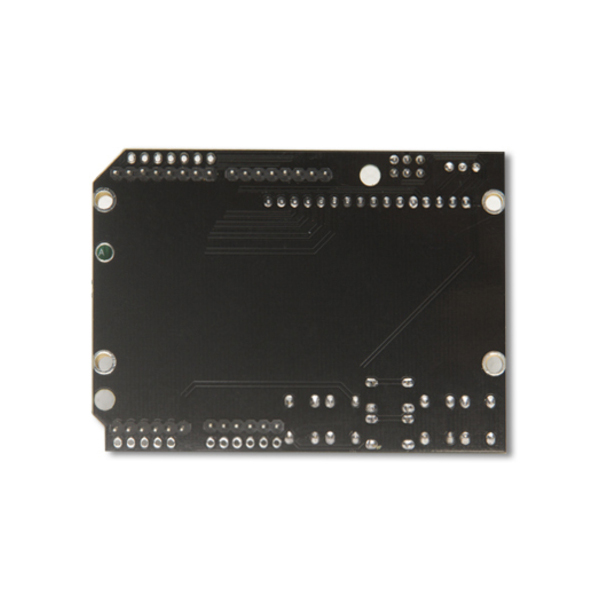

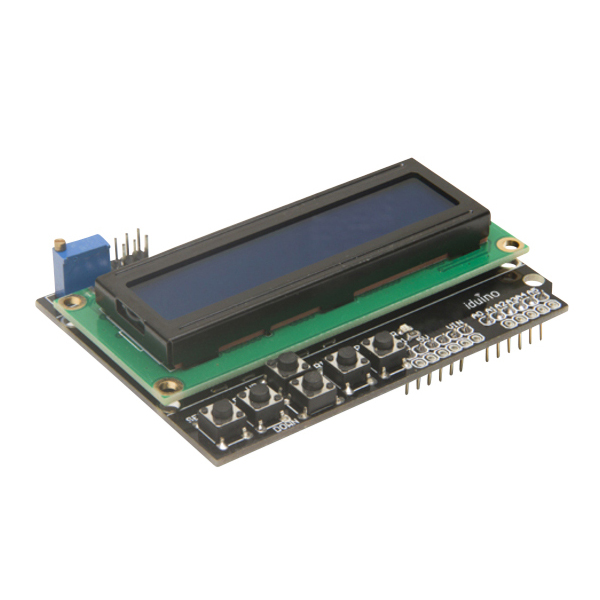

Модул за прикажување за Arduino

Како професионален производител, би сакале да ви обезбедиме модул за прикажување за Arduino. Прво е интерфејсот. Сите овие дисплеи поддржуваат SPI. Програмерите често се прашуваат: "Кој интерфејс користи најмалку GPIO пинови? Дали овој интерфејс е доволно брз за мојата апликација да го ажурира екранот?" Кога користите релативно мал процесор како Arduino, SPI е често најдобриот избор бидејќи бара само мал број жици (3 или 4), но ова ја ограничува и вкупната големина (број на пиксели) што може брзо да се контролира. I2C е уште една опција за интерфејс што може да го задржи GPIO отворен. За приказите на Arduino, генерално препорачуваме користење SPI преку I2C бидејќи SPI е побрз и подобро прилагоден за ракување со сложени трансфери на податоци, како што е читање податоци за слики од SD-картичка.

Следно, треба да го земеме предвид вториот фактор при изборот на дисплеј Arduino: бројот на пиксели. Генерално препорачуваме да користите дисплеј со резолуција од 320x240 или помала за употреба со Arduino. На пример, за 24-битен приказ 320x240 би биле потребни 230.400 бајти *(8 + 2) = 2.304.000 бита по рамка. Поделувајќи го ова со 8.000.000 (брзината на Arduino SPI е 8MHZ), добиваме 0,288 секунди по кадар или 3,5 фрејмови во секунда. Иако 3,5 fps се доволни за многу апликации, тоа не е особено брзо. Користењето на екран со помалку битови по пиксел или помалку пиксели ќе ја зголеми стапката на слики. Можете да го користите калкулаторот подолу за да ја пресметате стапката на слики на екранот користејќи SPI и Arduino.

Конечно, препорачуваме модул за прикажување за Arduino кој лесно се поврзува со Arduino. Овие дисплеи обично се опремени со ZIF опашки или лесни за лемење низ дупки, избегнувајќи ја маката од лемењето со ситно темпо. Овие дисплеи може да се отворат на универзалната табла за пробивање CFA10102 или преку приспособена табла за пробивање на CFA.

Finally, we choose displays that can provide high panel voltages from the Arduino itself or a compatible breakout board.

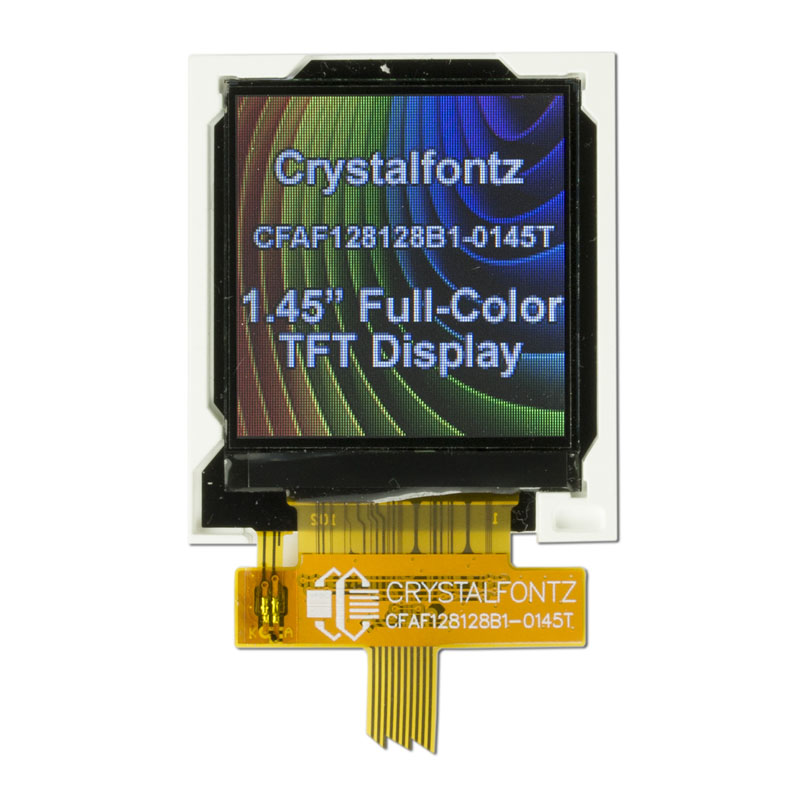

128x128 1.45" Full Color TFT LCD Display

Број на дел: CFAF128128B1-0145T

This 1.45" diagonal Graphic TFT LCD display module will add a lot of excitement to your project. Although often referred to as a 1.44" color TFT, we round it up to 1.45". This small display packs 128x128 full-color pixels into a one-square-inch active display area. It's an ideal choice when you need a vibrant, detailed display while saving space on the front panel. Weighing less than 5 grams, it barely contributes to the overall weight of a handheld or wearable device.

Благодарение на вградениот ST7735S или компатибилен контролер, потребен ви е само едно напојување од 3,3V за да напојувате сè. Интерфејсот на домаќинот SPI овозможува целосен пристап за читање и пишување до екранот со само 10 пинови. Едно светло бело LED позадинско осветлување е обезбедено со анодни (A, +) и катодни (K, -) пинови кои се поврзуваат со опашката на флексибилното печатено коло (FPC). За да се поврзете, потребно е само да користите стандарден 10-проводник, 0,5mm SMT ZIF конектор.

Користејќи едноставен SPI интерфејс, можете лесно да имплементирате демонстрација на екранот Arduino + TFT.

Иако интерфејсот SPI бара само неколку жици за да го контролира овој TFT LCD модул, тој сепак може да пренесува податоци со брзина што поддржува 20 FPS (рамки во секунда), што е доволно за репродукција на мазни динамични видеа.

За инструкции за проектот како да го поврзете овој TFT (вклучувајќи го и Arduino Sketch), посетете го нашиот форум.

За да започнете, преземете го листот со податоци и примерот на кодот SPI. Секогаш кога ќе го интегрирате овој дисплеј во вашата апликација, RGB е тука да ве поддржи.
