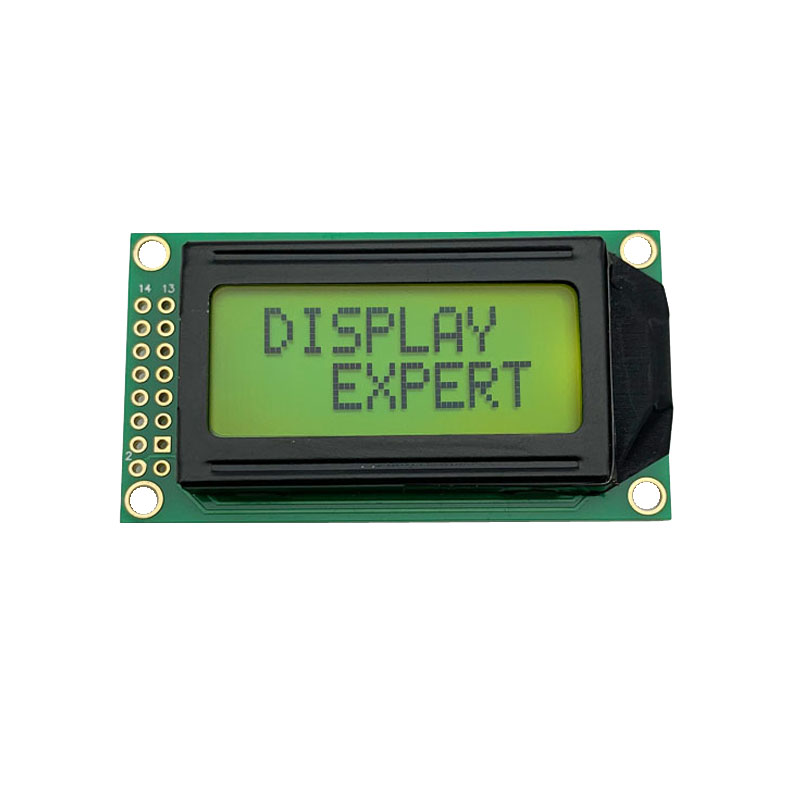

0802 LCD екран со карактери Y-G COB STN LCD модул
Како професионален производител, би сакале да ви обезбедиме Моно LCD екран со карактери. SC0802001-V01 е LCD дисплеј со 8 карактери 2 линии со 8 × 2 карактери со позадинско осветлување STN COB жолто Grenn. Овој дисплеј е вграден во SPLC780D Driver IC со 16 пински агол на гледање 6 часот.
lТип: Карактер
lРежим: STN/Y-G
lБр на производ: SC0802001-V01
lГолемина: -
lРезолуција: 8*2
lДимензија на преглед: 28,2×32,3×2,1
●Активна област: 27,45*11,50
lИнтерфејс: 8 битна MCU
●IC: SPD0301ZD
●Осветленост: -
lЕкран на допир: Не
lНасока на преглед: 6
lПински број: 16
lОблик: правоаголник

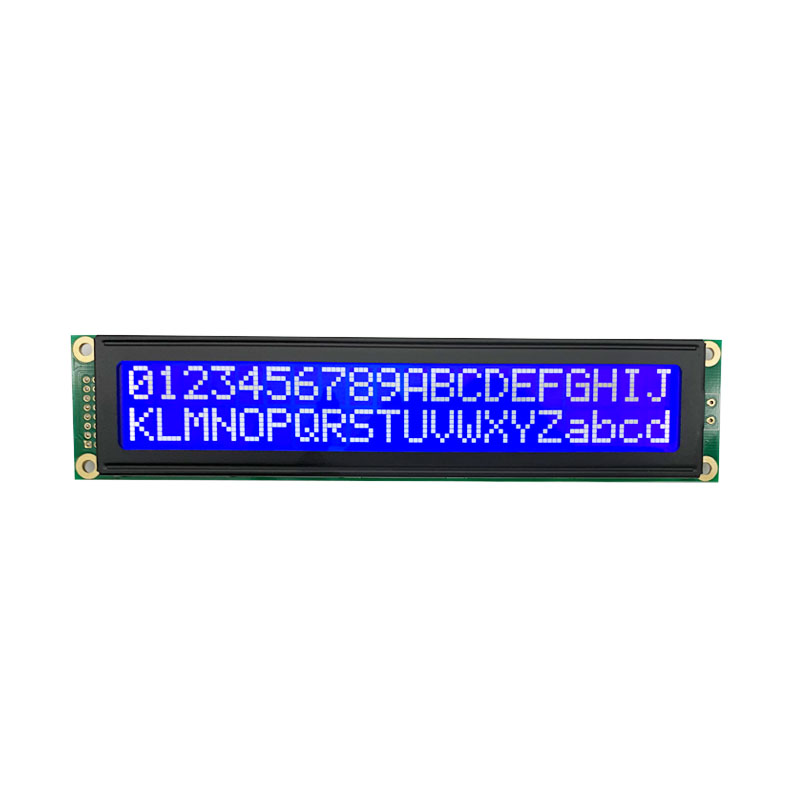

2002 година LCD дисплеј со знаци STN Негативно сино
SC2002001-V01 е LCD дисплеј со карактери со резолуција 20*2, вграден со AIP31066 IC, 16 PIN, насока на прегледување во 6 часот.
lТип: Карактер
lРежим: STN-сино
lБр на производ: SC2002001-V01
lГолемина: -
●Резолуција: 16*2
●Димензија на преглед: 116*37*13.2
●Активна област: 85*18.6
lИнтерфејс: 8 битна MCU
●IC: AIP31066
●Осветленост: -
lЕкран на допир: Не
lНасока на преглед: 6
lПински број: 16
lОблик: правоаголник
Општа спецификација
| Ставка | Стандардна вредност | Единица |
| Тип на дисплеј | 20 знаци x 2 линии | Мм |
| LCD Type | STN,НЕГАТИВНО(СИНО),ПРЕНЕСУВАЧКО | Мм |
| Состојба на возачот | LCD модул: 1/16 Duty, 1/5 Bias | Мм |
| Насока на гледање | 6 часот | Мм |
| Тип на позадинско осветлување | СТРАНИЧНО БЕЛА | Мм |
| Интерфејс | 8-битен MPU интерфејс | – |
| ИЦ на возачот | AIP31066 | – |
| Димензија на преглед | 116(L) * 37(W) * Max 13.2(T) | мм |
| Областа за гледање | 85 (L) * 18,6 (Ш) | мм |
| Големина на точка | 0,61 (Ш) ´ 0,63 (В) | мм |
| Dot pitch | 0,66 (Ш) ´ 0,69 (В) | мм |
| Големина на карактерот | 3.25(W) ´ 5.39(H) | мм |
| No. | Симбол | Function |
| 1 | VSS | Заземјување (0V) |
| 2 | ВДД | Напојувачки напон за логика (+5,0V) |
| 3 | VO | Прилагодување на контраст |
| 4 | РС | Податоци/Инструкции Изберете |
| 5 | R/W | Читање/Запишување Изберете |
| 6 | E | Enable Signal |
| 7–14 | DB0-DB7 | Автобус за податоци |
| 15 | LED_A | LED напојување + (5.0V) |
| 16 | LED_K | LED напојување – (0V) |
Адреса
Hongji E-Valley, бр. 23 Tongji West Road, Nantou Town, Zhongshan City, Guangdong, China
тел
Е-пошта
Можете да бидете сигурни дека ќе купите монохроматски графички LCD од нашата фабрика. Монохроматските LCD екрани и денес имаат своја единствена вредност, особено во однос на трошоците. Тоа е затоа што барањата за филтер за боја, позадинско осветлување и процесорска обработка на монохроматските LCD екрани се релативно едноставни. Ова резултира со помала потрошувачка на енергија и помали барања за обработка, што ја намалува цената на LCD дисплеите. Оваа предност води и до пониски трошоци за производ на ниво на системот. Затоа, кога апликацијата не бара дополнителни информации за LCD дисплеј во боја, монохроматските дисплеи се идеален избор за профитабилност на производот.
Ако го барате вистинското решение за LCD (екран со течни кристали), ве молиме кликнете на копчето подолу. Со повеќе од 20 години искуство, нашиот инженерски тим ќе ви обезбеди сеопфатна проценка на идеалниот тип на дисплеј навремено.
Guangzhou RGB Optoelectronic Technology Co., Ltd. е основана во Гуангжу во 2005 година. Главните производи на компанијата сеЕкрани со LED сегменти, LCD display, LED модул и прилагодени LED дисплеи во боја. Нашите производи се добро познати на пазарот по нивната висока класа, висок квалитет, висока доверливост и висока еколошка применливост, и широко се користат во различни апарати за домаќинство.
