Arduino LED матрица за лизгање текст

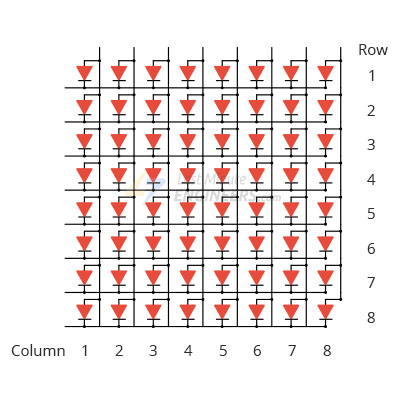

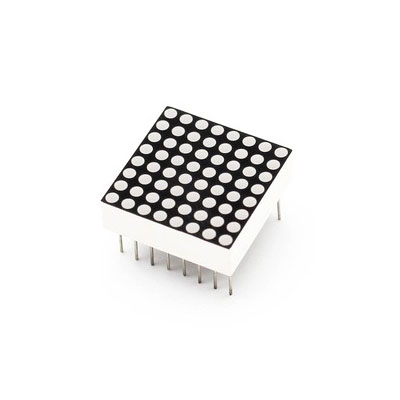

Со користење на оваа техника, може да се контролира голем број Arduino LED Matrix Scrolling Text со користење на помалку пинови. На пример, со поврзување на 8 редови и 8 колони заедно, потребни се само 16 пинови за да се контролираат сите LED точки на целиот екран со матрица со 8x8 точки. Оваа техника е многу популарна кога се контролираат LED дисплеите и може да се прошири на поголеми дисплеи со матрица со точки и други LED апликации.

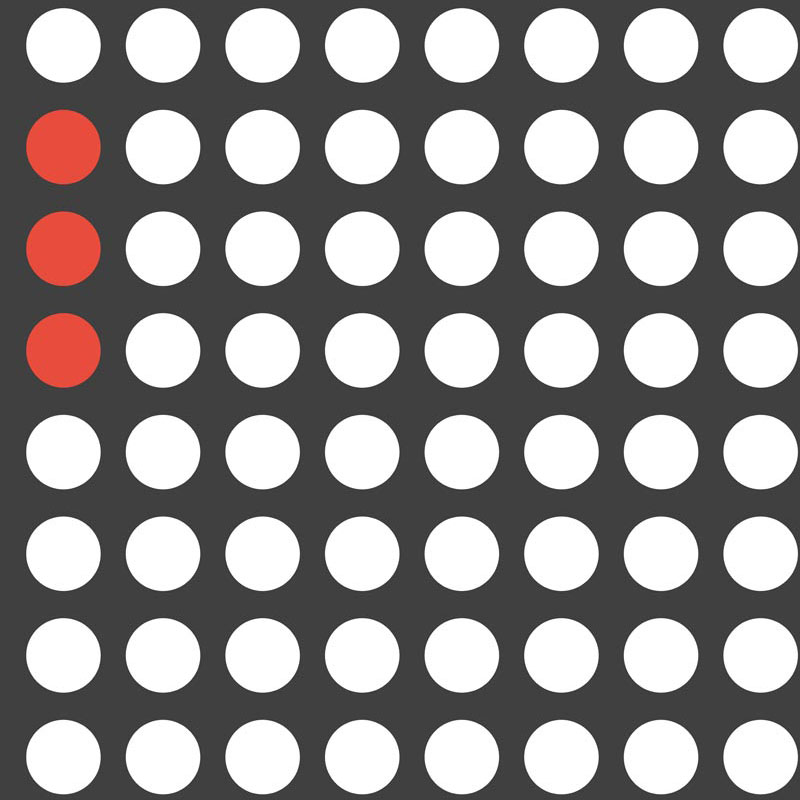

Во технологијата за мултиплексирање, секоја LED точка се активира за многу кратко време. Со активирање на секоја колона наизменично за одреден временски период и избирање на соодветниот ред за да се запали соодветната LED, светат сите LED точки што треба да се запалат во целата матрица со точки. Бидејќи времето за активирање на секоја колона е многу кратко, во секое време светат не повеќе од 8 LED точки. Брзината на префрлување на колоните е многу голема (стотици или илјадници пати во секунда), а целта на ова префрлување со голема брзина е да го натера човечкото око да забележи дека екранот е целосно осветлен, а со тоа да обезбеди стабилен и континуиран ефект на сликата. Според оваа технологија, големите LED матрични дисплеи со точки може лесно да се контролираат со користење на многу малку пинови, обезбедувајќи попогодни и евтини решенија за прикажување за различни индустрии.

MAX7219 Chip

The only problem with multiplexing is that you have to refresh the display all the time to keep the image stable.

Потоа, тука е чипот MAX7219, кој се справува со целата работа за контрола и освежување за вас. Сè што треба да направите е да му испратите сериски команди преку 4-пинскиот интерфејс SPI, а тој ќе се погрижи за останатото.
